Les rayons

2012-09-22

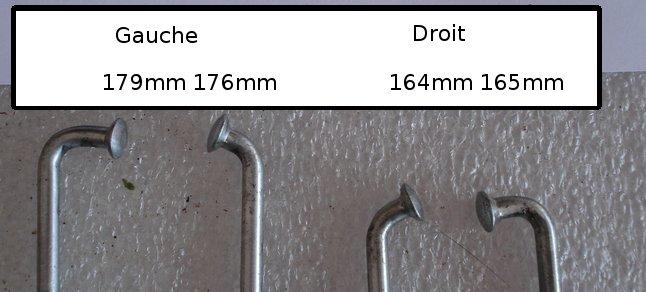

Il y a 4 références de rayons
- Droits et gauches
- Et pour chaque coté, un angle différent.
Les rayons coudés à 90° vont à l'extérieur, les autres ( environ 45°) à l'intérieur.

Les rayons sont ceux d'origine. Ils ont été nettoyé par electrolyse et polissage:

http://www.raphmoto.com/index.php?action=electrolyse

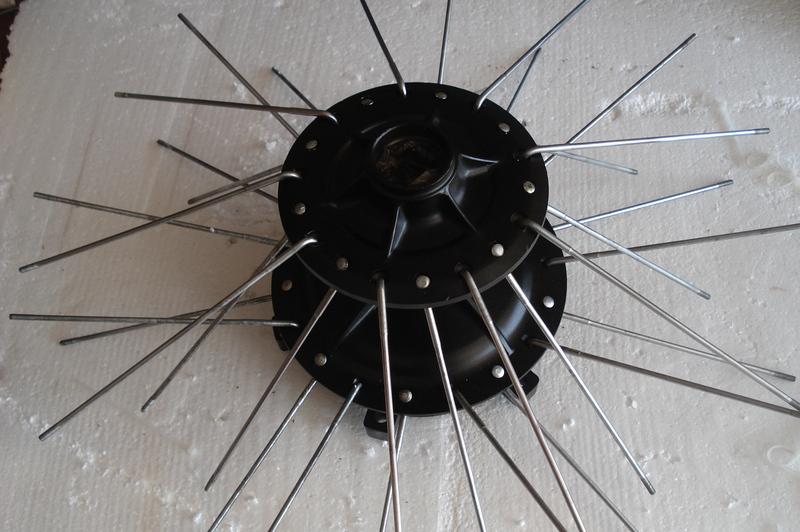

Mise en place des rayons

2011-10-25

On met en place tous les rayons.

Jusque là, çà va ...

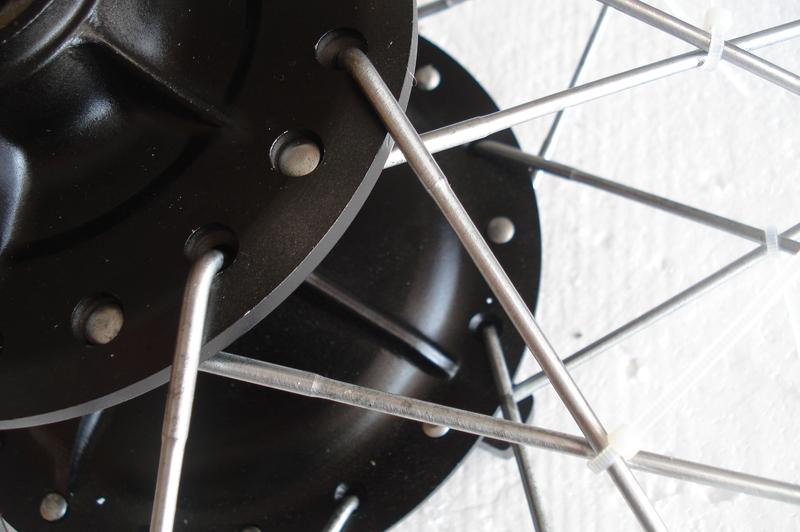

Positionnement des rayons

2011-10-25

Avant de présenter la jante, on va appairer les rayons avec un collier rilsan.

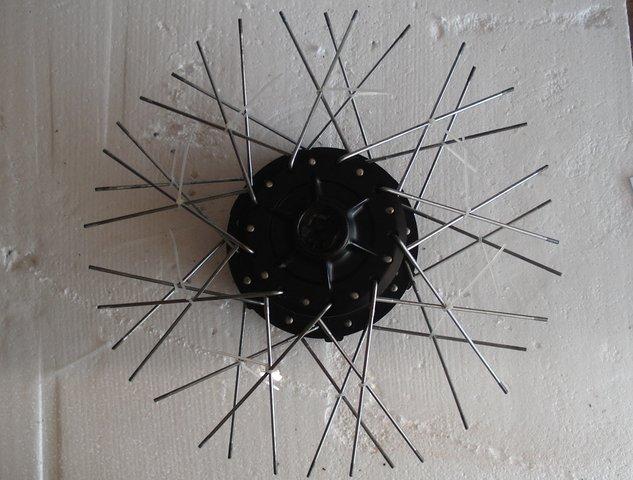

Les rayons sont en place.

2011-10-25

Tous les rayons sont appairés.

sur la photo, ils ont déjà leur place définitive.

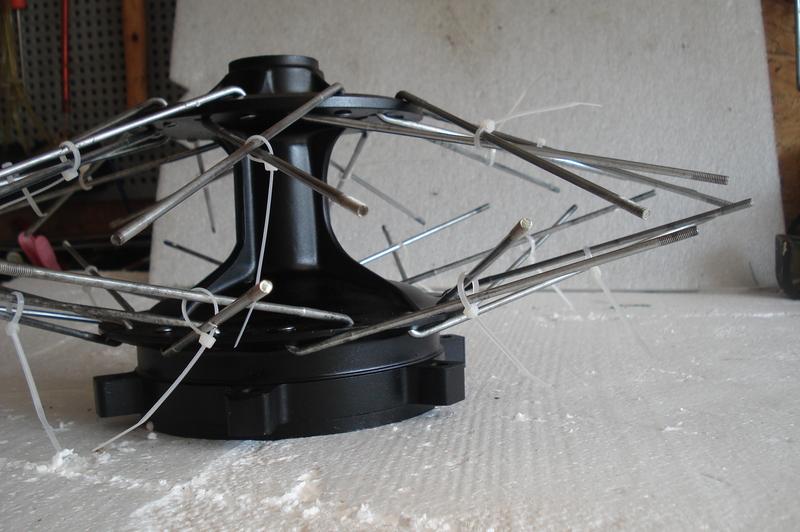

Une autre vue

2011-10-25

Une autre vue avant de présenter la jante

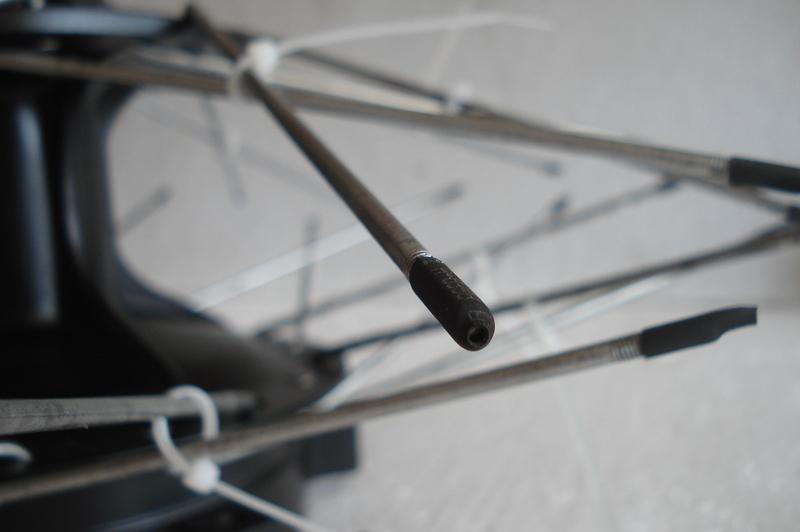

Protection

2011-10-25

Avant de présenter la jante, j'ai protégé chaque rayon avec de la gaine thermorétractable.

Je n'ai pas fait cela pour la jante avant, et je l'ai monté/démonté 3 fois. Pendant toutes ces manipulations j'ai rayé la jante en plusieurs endroit. :(

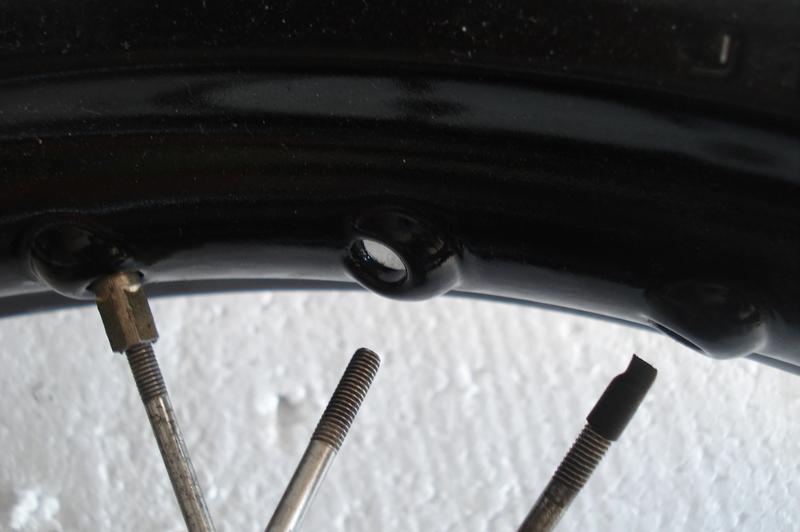

Dernière étape. ( ou presque )

2012-09-22

Il reste donc à visser un écrou sur chaque rayon. J'enlève la protection au dernier moment.

Attention, la jante a un sens. les références de taille, , sont à .... de la roue.
